En Marion grävmaskin med slängskopa och elektriska motorer. Alla större grävningsarbeten, exempelvis muddring av älven och släntningar medströms ut mot Marmen gjordes med denna mas...

About the object

• Identifier XBA00053
• General subject term Föremål
• Specific subject terms Slängskopa Grävmaskin
• Subject

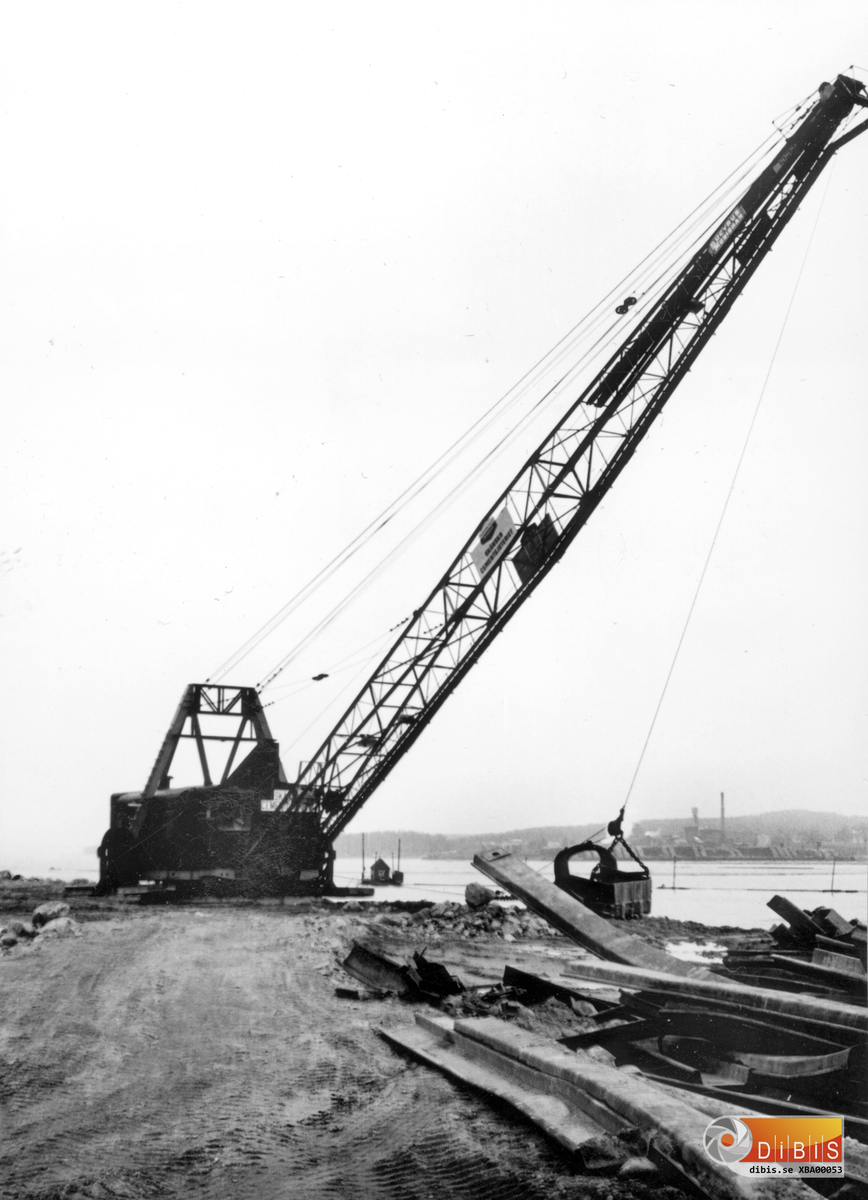

  En Marion grävmaskin med slängskopa och elektriska motorer.

  Alla större grävningsarbeten, exempelvis muddring av älven och släntningar medströms ut mot Marmen gjordes med denna maskin.

  Den anlände i nedmonterat skick och sattes samman på plats.

  Förflyttningen mellan respektive stränder gjordes inte utan vidare. Maskinföraren byggde förbindelsen med tillgängliga sten- och jordmassor.

  Den Marion som användes vid kraftverksbygget i Bergvik är en av de största grävmaskiner som opererat inom landets gränser. Maskintypen behövdes under den period när Sveriges älvar exploaterades. Maskin- och förarutrmmet krävde en byggnad stor som ett ordinärt fritidshus. Maskinen har ett speciellt förflyttningssystem. Under arbete vilar den på sin vändskiva. Under transport lyfts hela ekipaget av de pontonliknande plattorna, en på vardera sidan. Plattorna trycks mot marken med sådan kraft att hela maskinen lyfter och förflyttas någon meter åt gången. Förflyttningen liknade en paddas rörelse om än långsammare. Till den som tycker att systemet ser ut att vara omodernt kan sägas att de betydlig större maskiner som används vid dagbrott runt om i världen har samma system. Discovery visar ibland program om stora maskiner med motsvarande förflyttningsteknik. Men då på kolosser som får denna Marion att vid en jämförelse leda tanken till en traktorgrävare.

  Fakta om Marion, ett maskinfabrikat som inte längre existerar, som hade stor betydelse när vattenkraften byggdes ut i mitten av förra seklet.

  Om den maskin som användses i Bergvik är i samma viktklass som Vattenfall använde ska vara osagt. Några större skillnader torde det inte ha varit frågan om.

  Följande texter har hämtats från nätet:

  Släpgrävmaskiner är en typ av grävmaskiner som användsvid stora anläggningsarbeten och i dagbrott, främst kolgruvor.

  Vid anläggningsarbeten används vanligen mindre maskiner, medan de större maskinerna återfinns framför allt i kolgruvor,

  där de täcker av kollagren, så att dessa kan brytas.

  Släpgrävmaskiner är bland de största mobila maskinerna på land och väger vanligen omkring 2 000 ton,

  men även exemplar på 13 000 ton har konstruerats (Big Muskie). Den maskin som användes i Bergvik vägde ca 600 ton.

  En släpgrävmaskin består av en stor skopa som hänger i hissvajern från en lång fackverksbom.

  Skopan manöveras horisontellt med hjälp av dragvajern

  Vattenfall AB använde fyra Marion 7400

  vid byggandet av vattenkraftverk.

  Alla maskiner fick en beteckning som bestod

  av CF (Central förrådet) och ett löpnummer:

  Totalvikt 600 ton

  Bomlängd 64 m

  Tomvikt skopa 12 ton

  Volym skopa 6 m³

  Effekt dragmotor 6400 hk

  Matarspänning 3000 V

  Hissvajer 45 mm

  Dragvajer 80 mm

  Grävmaskinen Marion, kanalgrävning Gallejaur kraftstation.

  Text: När kraftstationen i Gallejaur byggdes

  i början av 1960-talet ingick i arbetet grävning

  av en ca 6km lång kanal.

  För kanalgrävningen användes två stora grävmaskiner

  av typen Marion 7400.

  Maskintypen var en eldriven släpgrävmaskin.

  Totalvikten var 600 ton och bomlängden 64 meter.

  Standarskopan rymde 6 kbm men där det förekom lösa

  schaktmassor användes en skopa som rymde 11 kbm.

  Enligt uppgift användes en Marion, troligen Sveriges sista,

  fortfarande vid Aitikgruvan (år 2008).

  Sångaren Pugh Rogerfeldt har gjort en låt om grävmaskinen Marion.

  Här en av verserna:

  "Marion, väntar på mej, väntar på dagen

  Marion, väntar på mej, v
